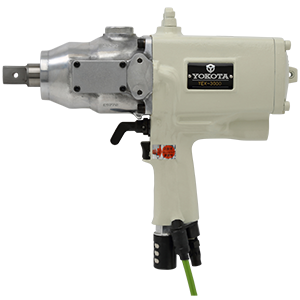

エアシステムレンチ YEX-3000

  • 高い締付精度と自動停止機能。
  • トルクセンサ:弊社独自の主軸直接検知方式で常にトルクを監視。設定したトルクで自動的にツールを停止させます。

  • ブザー内蔵 締付結果や異常をブザーでお知らせ
  • インパルス(オイルパルス)機構
  • ピストル形状・ストレート形状 フルラインナップシリーズ
  • スタンダードモデル

仕様

能力ネジ径M16
無負荷回転速度(rpm)4000
負荷時空気消費量(ℓ/min)730
締付トルク(N・m) 0.4MPa
(参考値)
137~181
締付トルク(N・m) 0.5MPa
(参考値)
157~206
締付トルク(N・m) 0.6MPa
(参考値)
176~235
全 長(mm)309
全 高(mm)258
スピンドル中心から外側(mm)40
主軸径(mm)25
質 量(kg)6.42
角ドライブ(mm)19.0
給気口(Rc)1/4
使用ホースサイズ(mm×m)12×5
振 動(m/s2)3.1
騒 音(dB)80
標準付属品プロテクタ(ツール用) 1個、TFピン(2×90) 1個、S-ハンドル 1個

注記: トルク範囲はボルト試験において算出した目安トルクです。ワーク条件にあったツールを選定してください。
